印刷常用對色標準光源的類型及光源特性介紹

印刷對色用什么光源？為了保證印刷品外觀顏色的一致性，就需要在規定的光源環境下對印刷品的顏色進行檢測，目前用于印刷對色的光源常見的有A、D65、TL84、CWF、U30等，不同的光源箱所配置的光源有所差異。本文對印刷對色標準光源的類型及光源特性做了介紹。

印刷常用對色標準光源的類型：

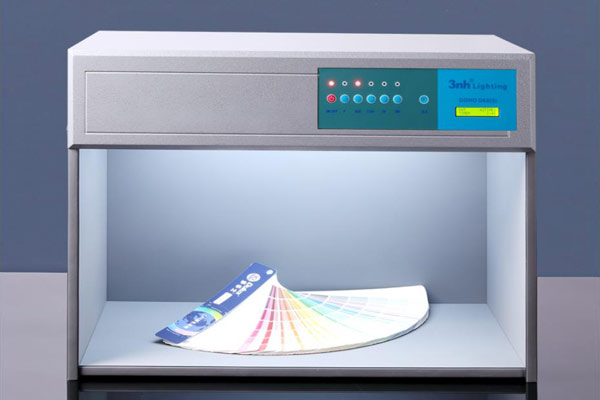

印染行業常用的對色光源有A、D65、TL84、CWF、U30等。這些光源往往被專業生產廠商組合、排列在一只標準光源箱中供客戶使用。不同的光源箱其配置可能不同，如中國三恩時（3nh）、美國GretagMacbeth和英國Verivide等都有各自的系列燈箱產品，可以滿足不同客戶的需求。

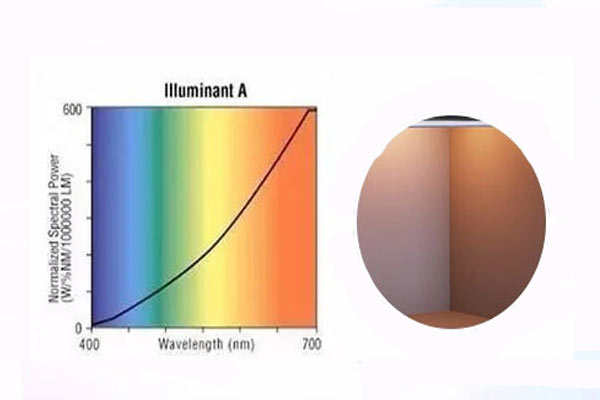

1.A（INCA）光源

A光源為色溫2856K的充氣螺旋鎢絲燈，屬典型的白熾燈，主要用于家庭居室或商店的重點照明。

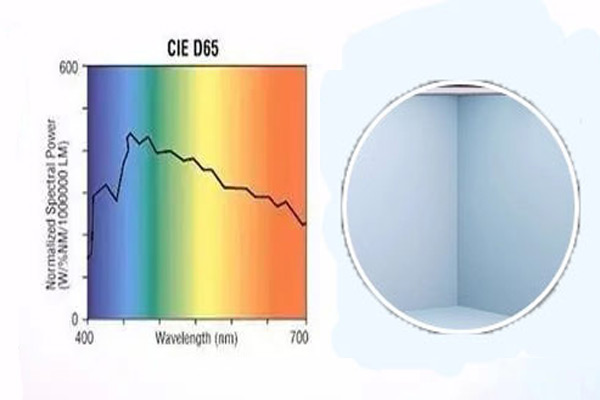

2.D65光源

在D系列標準照明體中，CIE推薦D65為首選照明體。D65代表相關色溫為6500K的平均晝光，是在一年中不分季節，一天中不分時段，對陰天時的北半球北窗晝光進行測量的一個平均結果。在ISO 105-A01《紡織品色牢度試驗通則》和ASTM D1729《不透明材料目視評價的標準方法》等眾多標準中，D65都是必不可少的標準光源。但是由于D65的光譜功率分布特別，目前還沒有任何一種人工光源能夠發出與D65光譜功率分布完全相同的光，只能近似模擬。在大多數標準燈箱中，都以2只高顯色性熒光燈來模擬D65光源，而在GretagMacbeth SPLⅢ型標準燈箱中，則采用鎢絲濾鏡技術，以2只鹵鎢燈來模擬D65光源。

3.商業客戶光源（F系列光源）

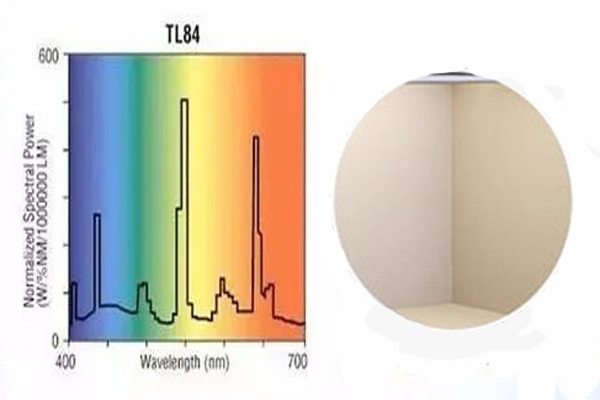

TL84光源（F）屬F系列熒光光源，是Philips（飛利浦）公司的特有產品，因廣泛使用于英國Marks&Spencer（瑪莎百貨）而成為歐洲市場重要的商業對色光源。TL84光源一般采用飛利浦公司內涂稀土熒光粉的“TLD”型（細管徑型）熒光燈管來實現，是一種三基色熒光燈，相關色溫為4000K。

CWF光源（F2）主要用于美國的商業與辦公機構，相關色溫為4150K。CWF是Cool White Fluoresent的縮寫，即冷白熒光燈。

U30/TL83光源（F12）：U30全稱Ultralume3000，也是一種三基色熒光燈，相關色溫為3000K。在遍及全美的Sears（西爾斯）百貨公司里，使用的就是由Westinghouse（西屋電氣）公司制造的U30燈管。U30光源相當于歐洲所使用的TL83光源，在GretagMacbeth JudgeⅡ型標準燈箱中，即以飛利浦公司TL83熒光燈來實現U30光源。

4.其他光源

除了以上幾種光源外，一般光源箱中還配有UV光源，這是一種紫外線燈，常單獨或與其它光源組合使用，以檢查織物是否增白及含熒光染料等。另外，有的燈箱中還配有HOR（HORIZON）光源。這是一種鹵鎢燈，模擬早晨或黃昏時的日光。

印刷常用對色標準光源的光源特性：

光源的特性是由光源的相對光譜功率分布S（λ）而決定的。所謂相對光譜功率分布是指光譜密度的相對值與波長之間的函數關系，也即光源發出的光線中，不同波長上的相對能量比例。下圖分別給出了幾種常用對色光源的相對光譜功率分布曲線，橫坐標為波長，縱坐標為相對光譜功率分布。

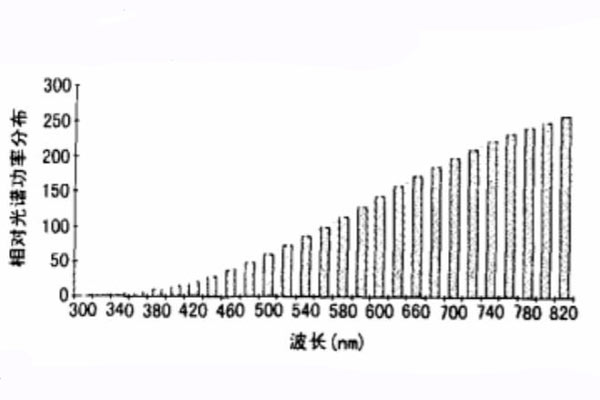

1.白熾燈（標準照明體A）相對光譜功率分布曲線

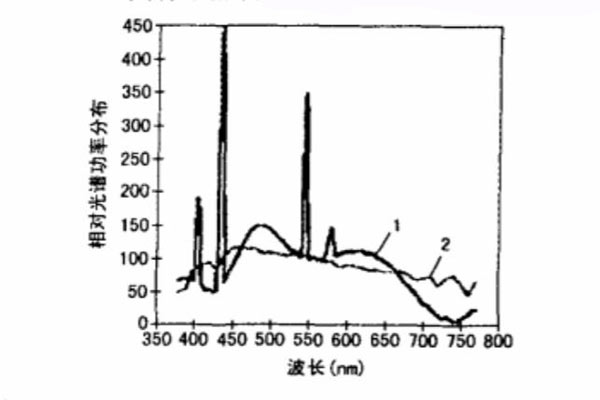

2.準照明體D65和模擬D65高顯色日光燈相對光譜功率分布曲線

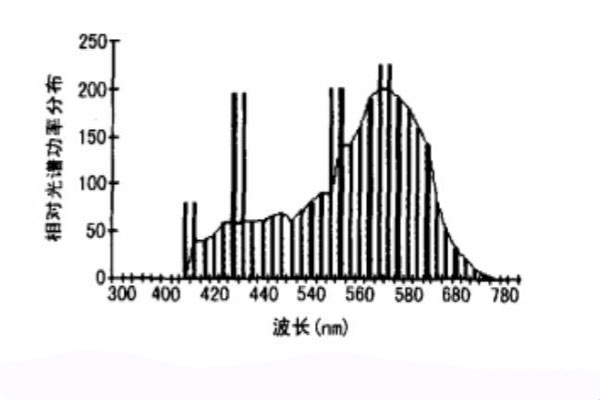

3.CWF光源相對光譜功率分布曲線

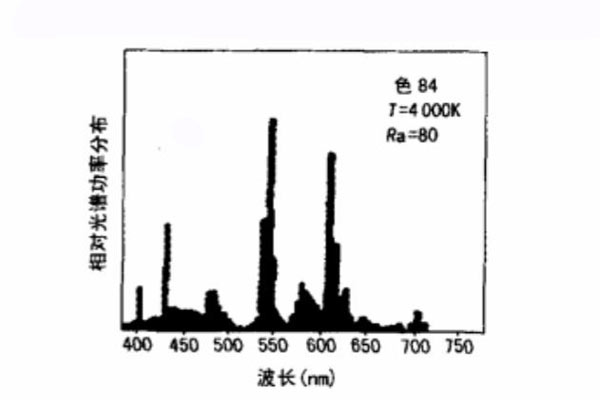

4.TL84光源相對光譜功率分布曲線

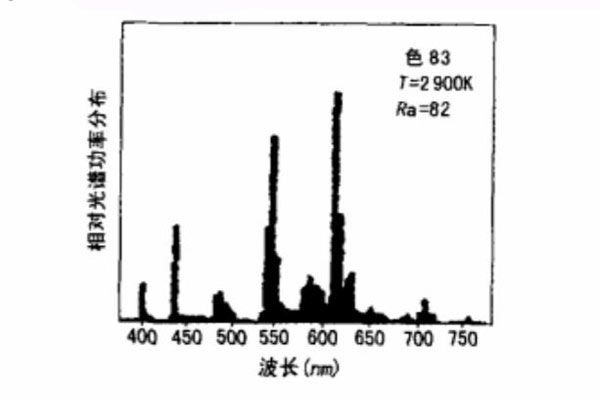

5.TL83光源相對光譜功率分布曲線

上圖1—5所示5個常用對色光源其相對光譜功率分布曲線各不相同，有的是連續光譜，有的是非連續光譜，還有的只有幾個線狀帶譜。一定的光譜功率分布表現為一定的光色。由圖1可以看到，A光源在短波區能量較低，而在長波區間能量較高，因此A光源光色偏紅偏黃；圖2所示高顯色性日光燈采用多譜帶熒光粉，譜帶更寬，光色也趨向于白色，但其相對光譜功率分布與D65相比，仍有差距；圖3中CWF為普通熒光燈，采用的是鹵磷酸鹽熒光粉，譜帶較寬，光譜功率分布峰值在580nm附近，光色偏黃、偏綠；圖4、5中TL84與TL83（U30）雖同屬于三基色光源，線狀帶譜分布也差不多，但由于最高輻射能所在的線狀帶譜對應的波長不同，其性質也就迥異，結果就是TL84光色偏藍而TL83（U30）光色偏黃。

光源的光色直接影響到物體的顏色。物體的顏色是由于物體選擇性地吸收了入射光中的補色成分，而將剩余色光反射的結果，不同的人射光光譜會產生不同的顏色效果。
